Rohový prvok CONTOUR 90° – Axelent na ochrannú mrežu pre stroje X-GUARD CLASSIC

Rohový prvok CONTOUR 90° – priestorovo úsporné rohové riešenie pre ochranu strojov

Rohový prvok CONTOUR 90° dopĺňa ochrannú mrežu pre stroje X-GUARD CLASSIC o elegantné, priestorovo úsporné rohové vyhotovenie. Vďaka zaoblenému tvaru umožňuje prvok jednoduché obchádzanie chránených priestorov strojov a podporuje prehľadné usporiadanie výrobných a pracovných zón.

Zvarená drôtená mreža je namontovaná na stabilnom ráme z pravouhlých rúrok. S veľkosťou ôk 30 x 50 mm a hrúbkou drôtu 3,0, respektíve 2,5 mm ponúka rohový prvok spoľahlivé ohraničenie v rámci systému X-GUARD CLASSIC. Konštrukcia pozostáva z ocele a je s práškovým nástrekom vo farbe grafitovo čierna RAL 9011. Vďaka tomu ochranný prvok vizuálne decentne zapadá do priemyselných prostredí a je navrhnutý na pravidelné používanie.

90° prvok má vonkajšie rozmery 600 x 600 mm a polomer 500 mm. Je dostupný vo výškach 1900 mm a 2200 mm, vďaka čomu sa dá vybrať presne podľa príslušného systému ochranného oplotenia. Upevňovacie držiaky sú už integrované, respektíve sú súčasťou dodávky systému. Dodáva sa zmontovaný, čo znižuje náročnosť montáže na mieste.

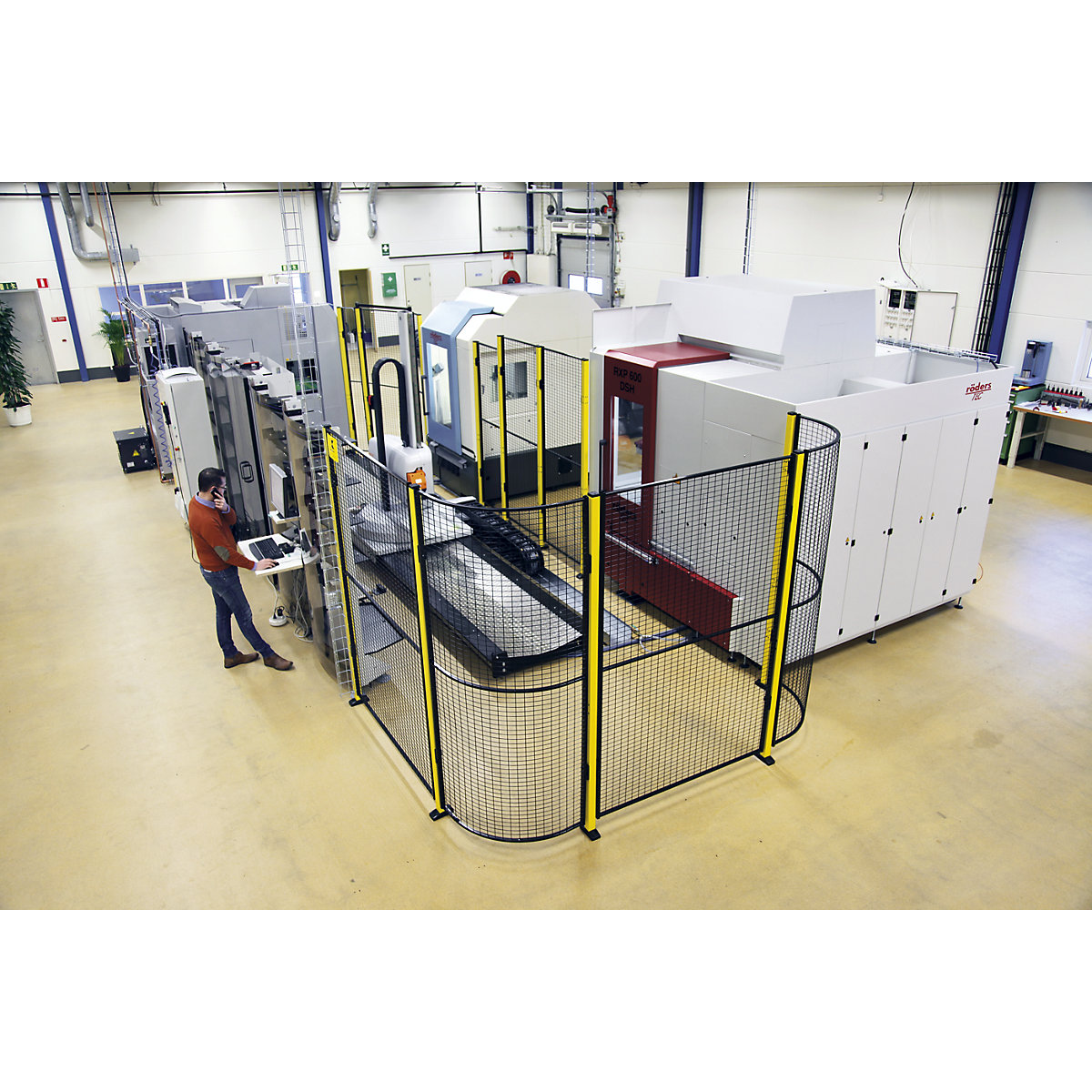

Rohový prvok CONTOUR 90° je ideálny pre kryty strojov, výrobné priestory, montážne pracoviská a automatizované výrobné zariadenia. Umožňuje flexibilné a priestorovo úsporné plánovanie ochranných mreží pre stroje a podporuje jasné oddelenie priestoru stroja od pracovného prostredia.

Vertikálna rúrka 20 x 30 mm
Horizontálna rúrka 25 x 15 mm
Veľkosť ôk 30 x 50 mm
Hrúbka drôtu 3,0 / 2,5 mm
Vonkajšie rozmery 600 x 600 mm
Polomer 500 mm
Uhol 90°
